Простой ремонт с помощью 3D-принтера

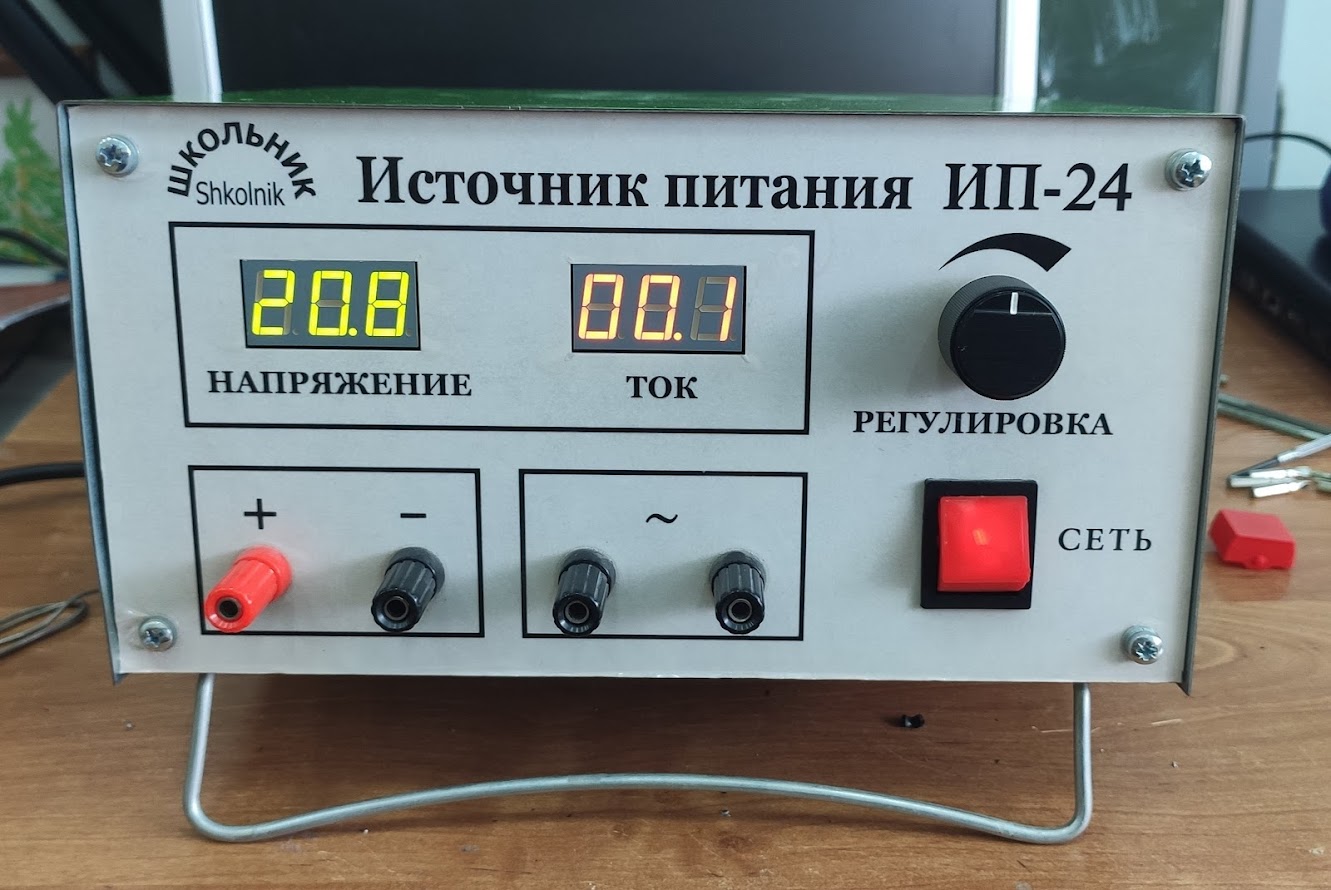

Уже некоторое время новый школьный блок питания был нерабочим - у него сломана кнопка включения.  Мне захотелось починить его, не прибегая к пайке, с помощью 3д принтера напечатать деталь.

Первым шагом будет измерение сломанной детали, для этого нам, вероятно, понадобится

  • штангенциркуль
  • линейка
  • транспортир.

После этого мы смоделируем её в программе 3д моделирования TinkerCAD, например.

Шаг 1: В чем проблема

Моя проблема заключалась в том, что переключатель больше не удерживался на месте, и пружины под ним толкали его вверх. Это потому, что один из этих маленьких выступов сбоку сломался. Затем я понял, что могу отделить красную оболочку от бежевой внутренней части, содержащей индикатор состояния и пружины. Что ж, тогда все просто, мне нужно только напечатать замену красной оболочке. Чтобы распечатать его, мне нужно сначала смоделировать его на компьютере.

Шаг 2: Измерение

Для печати замены мне нужны точные размеры детали. На мой взгляд, это самый сложный шаг, потому что небольшие отклонения могут привести к тому, что деталь в итоге не подойдет, поэтому будьте максимально точными.

Шаг 3: Набросок


Процесс в Fusion довольно прост, вы начинаете с эскиза и выдавливаете или вычитаете его. (Да, это очень упрощенно, но дает хорошее представление о том, как это работает). Для сложных проектов вы можете делать это много раз, чтобы получить окончательную модель.

Сначала я создал новый эскиз на ZX-плоскости, потому начну с измерения вида сбоку. В общем, вы должны попытаться начать с плоской поверхности сломанной части, из которой вы можете выдавить большую часть модели. Таким образом, вам понадобится меньше эскизов и операций. Затем я начал измерять все важные размеры, необходимые для создания эскиза. Эскиз, который получился, можно увидеть сверху. Все размеры, указанные на фото, я измерил штангенциркулем.

Шаг 4: Выдавливание

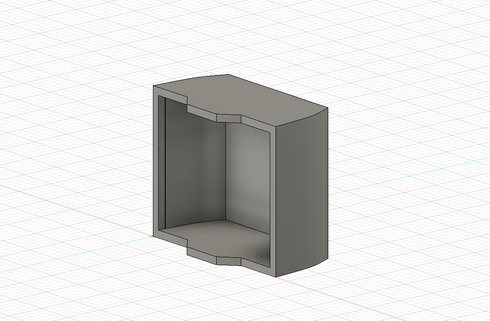

Чтобы создать твердое тело из эскиза, я использовал инструмент выдавливания. Зная глубину произведения, оно уже выглядело законченным. Отсутствовали только небольшие выступы, которые будут удерживать переключатель на месте и которые ранее были сломаны. Поэтому я добавил их, и модель готова.

Честно говоря, эту модель было очень легко создать, но я надеюсь, что она даст вам представление о том, как это сделать. Если вы знаете основы своей CAD-программы и всегда следуете порядку измерения -> рисование -> выдавливание/вычитание и т. д., создание более сложных моделей не составит труда.

Шаг 5: Экспорт и печать


После экспорта модели в файл .3mf (лучшая альтернатива .stl) я включил принтер и загрузил модель. Я напечатал его из белого PLA, чтобы он соответствовал цвету удлинителя и чтобы можно было видеть индикатор состояния, проходящий через него. Печать заняла около 15 минут.

Шаг 6: Тестируйте, исправляйте, повторяйте

Это нормально, что ваша модель иногда не подходит с первого раза, и это совершенно нормально. Мой первый отпечаток был слишком тугим, чтобы поместить вкладыш внутрь, поэтому я уменьшил толщину корпуса и распечатал его снова.

Шаг 7: Готово


Итак, я успешно подремонтировал блок питания, используя только 3D-принтер.
