Электростатический двигатель

Потребуется:

  • Винт 3 мм длиной около 10 мм
  • 50 мм проволока ~0,5-1 мм, например скрепка
  • алюминиевая или медная фольга, например, самоклеящаяся алюминиевая лента для герметизации
  • источник питания высокого напряжения
  • Детали, напечатанные на 3D-принтере

Сборка


Распечатайте детали на 3D-принтере — я использовал 100% заполнение и только стандартные настройки, поддержка не требуется

Electrode.stl необходимо распечатать дважды. Но вы можете использовать до четырех электродов с этой конструкцией.

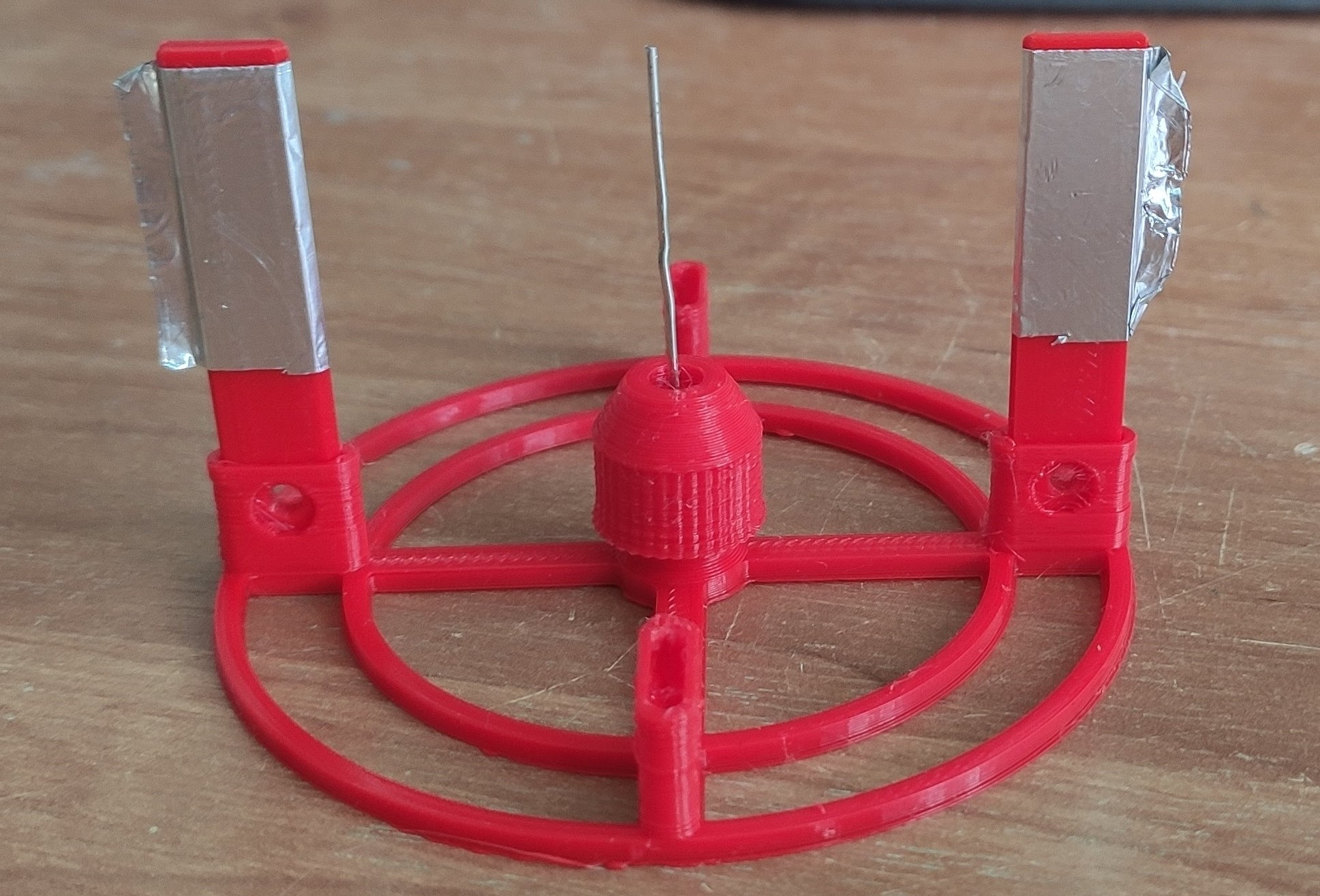

Сначала приклейте медную или алюминиевую фольгу к ротору и электродам, как показано на рисунке.

Электроды имеют острую кромку с одной стороны, которая подходит к основанию только в одном направлении - к лопастям ротора. Лопасти ротора также необходимо покрыть фольгой, потому что она будет получать заряд от электродов.

Добавьте кусок проволоки длиной ~ 50 мм, например, скрепки. Проволока должна быть достаточно прочной, чтобы удерживать ротор на месте, и входить в среднее отверстие основания. Он не провалится - просто вставьте его, а затем возьмите напечатанную часть винта_top.stl (он же гайка) и прикрутите (запрессуйте, закрыв винт) его вместе с основанием, чтобы зафиксировать провод.

Поместите ротор на проволоку так, чтобы маленький цилиндр ротора был на верхней стороне, а проволока проходила через него.

Отрежьте провод чуть выше, чем он виден из ротора, а затем добавьте винт 3 мм, чтобы отрегулировать высоту вокруг основания.

Наконец, вставьте электроды в нужный слот, например, под углом 180°, противоположным изображению, или под углом 90°.

Присоедините высоковольтный источник питания к электродам.

Скачать модель
